Membuka Casing ASUS eeePC 1215P

Posting kali ini saya ingin berbagi pengalaman tentang membuka casing netbook ASUS eeePC 12 inch, mudah-mudahan bermanfaat.
Membuka casing netbook diperlukan jika kita ingin melakukan perawatan, perbaikan, atau meng-upgrade hardware yang terdapat dalam casing seperti hardisk, atau membersihkan kipas CPU jika sudah terlalu banyak debu yang memperlambat proses pendinginan CPU ataupun mengganti thermal compound dari heatsingk CPU netbook. berikut langkah untuk membuka casing eeePC 1215P

Langkah 1:
Buka battery netbook, kemudian buka dua baud yang tertutupi battery netbook, buka juga bagian cover RAM dan lepaskan RAM dari socketnya, kemudian lepas 4 baud yang ada dibalik cover RAM, untuk lebih jelasnya bias dilihat pada gambar berikut ini,
Langkah 2:
Buka cover touchpad dengan cara menyelipkan benda yang terbuat dari plastic tipis seperti kartu kredit atau sejenisnya, selipkankartu mulai dari bagian atas, tapi hati-hati karena pada bagian tengah (tepatnya di bagian atas touchpad terdapat kabel fleksibel touchpad yang sangat tipis), lakukan hingga seluruh keliling cover terlepas

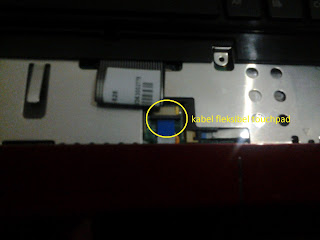

lepaskan kabel fleksibel dengan cara menarik pengunci dan tarik kabel perlahan ke bawah seperti pada gambar berikut ini:
Langkah 3:
Lepaskan empat baut keyboard netbook,
gunakan kembali kartu kredit atau benda sejenis lainnya untuk membuka cover dan keyboard dari samping kanan dan kiri. Untuk membuka bagian atas cover keyboard perlu diperhatikan tiga pengunci yang harus kita tekan dengan perlahan,
jika sudah terlepas, maka langkah selanjutnya adalah membuka cover main board.
Langkah 4:
Lepaskan tujuh buah baut cover mainboard seperti gambar berikut ini
jika sudah dilepaskan semuanya, perhatikan tiga pengait bagian ini yang berada di samping konektor battery netbook,

tekan menggunakan obeng mins kecil atau testpen, dengan perlahan hingga terlepas, dan terakhir lepaskan cover mainboard ASUS eeePC. sisanya tergantung kebutuhan. jika diperlukan untuk membuka mother board, InsyaAlloh saya bahas pada postingan yang lain.

Semoga bermanfaat, terimakasih.
